バッテリー復活回路　デサルフレーター

2023/ 06/ 03 2025/ 06/ 28

デサルフェーター原理

原理 Alastair Couper氏が雑誌に発表した記事を見直す

鉛蓄電池は充放電すると電極に硫酸鉛の結晶が付き（サルフェーション）劣化して寿命となる

硫酸鉛の結晶には共振周波数（２～６ＭＨｚ）があり，鉛蓄電池にパルス（２～６ＭＨｚ）をかけることで硫酸鉛の結晶を溶解させ性能を回復させる方法が発見された（実際は別件の実験中に効果を発見したらしい）

１２Ｖの鉛蓄電池に２～６ＭＨｚで３０～５０Ｖくらいのパルスをかけることで徐々に改善されていくが，実際の回路では直接鉛蓄電池に高周期のパルスを加えることは難しいので，コイルの逆起電力によるリンギングを発生させる

このリンギングを共振周波数（２～６ＭＨｚ）になるよう調整しサルフェーションを除去する

共振周波数は３．２６ＭＨｚであるとの説がある引用元：デサルフェータ―３号機（準備）

## 回路解説

L1:220uH 2A
L2:470uH 1A
C4:470uF
FET:2SK2382 200V 15A
R1:
R2:
C1:
f: Duty:

実験的/解説的

L1:100uH / -> 47μHに変更
（FETに与えるON時間が4μsで十分ということはL1も小さくて問題ないということになる）
L2:470uH / -> 220μH
C4:470uF / -> 440uF
リンギングピーク電圧を上げるために容量アップしてる傾向があるのだけど実際のところはどうなのか？

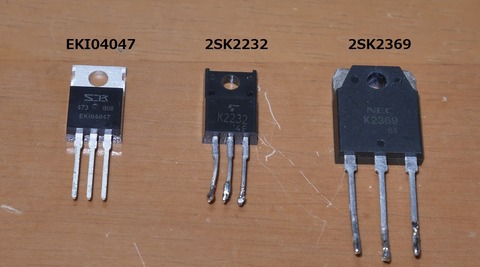

FET:2SK2232 60V 25A / -> 2SK4021 250V 4.5A
R1:
R2:
C1:
f: Duty: (pulse 4μsがベスト) /

e-DIYで行こうモデル LTspiceシミュレーション

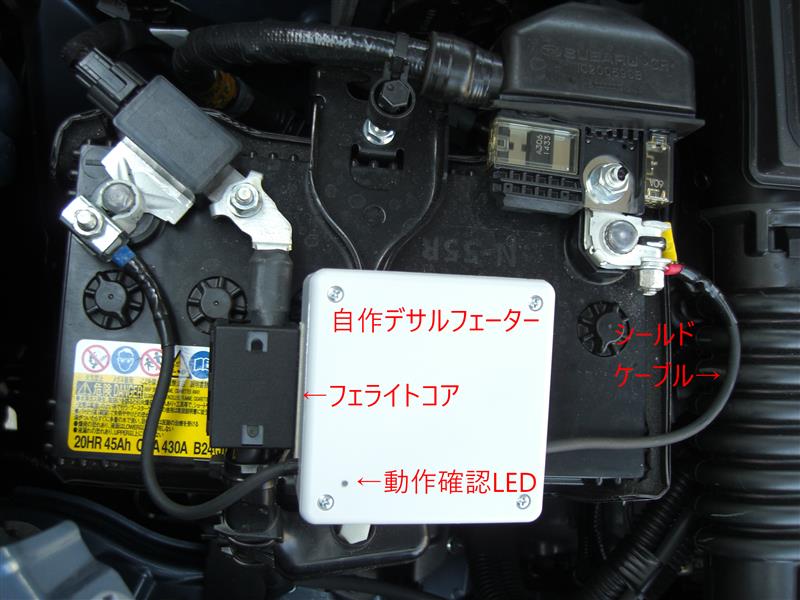

Shio-Gのblog デサルフェーターの制作

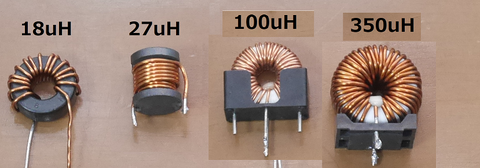

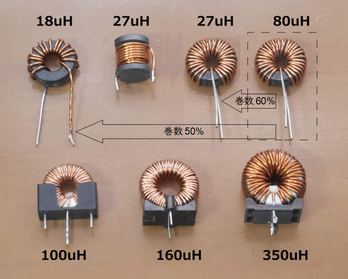

L1:350uH
L2:680uH 2A
C4:470uF
FET:EKIO4047 40V 60A
R1:
R2:
C1:
f: 7.4kHz Duty: (pulse 4us)

要素実験

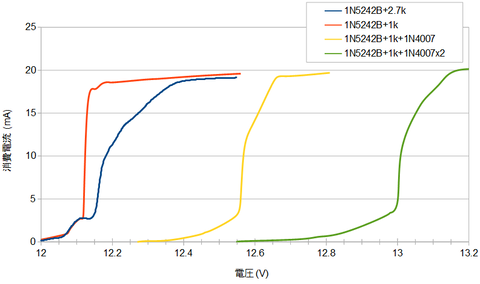

各部品の影響を膨大な実験結果と考察とともに公開していてとても有効。頭が下がる。

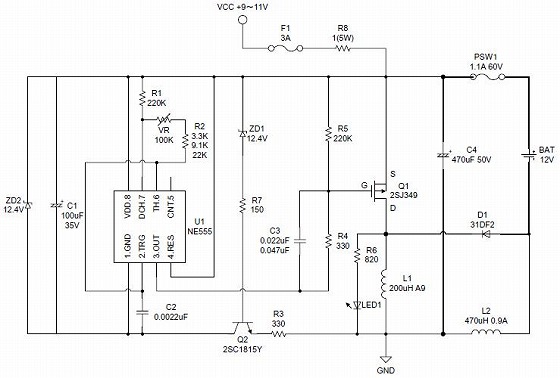

各部品の呼び名は次の回路図による。

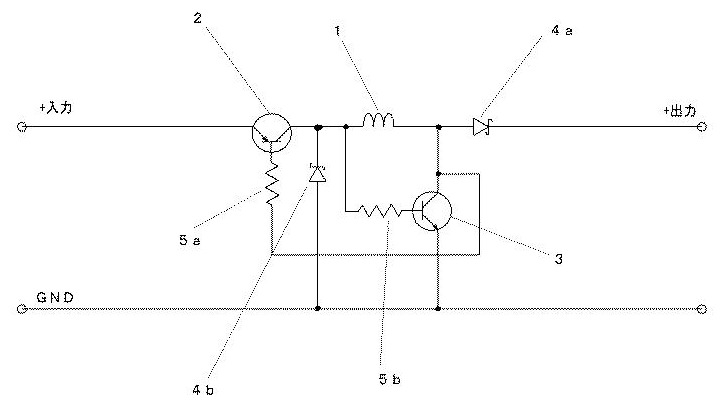

設計のステップと考え方

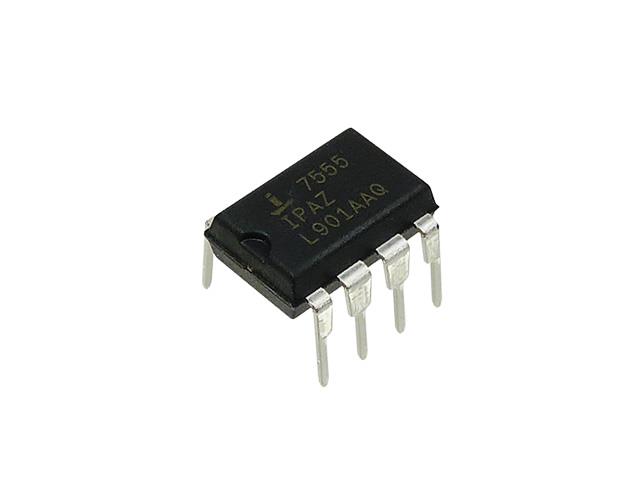

555IC で設定できるON時間を選ぶ。長い方がパルスが大だか、消費電流が大。(バイポーラ555は1.2usが小さいほうの限界。200nsと極短の服部モデルは使えない。)
磁気飽和すると大電流がコイルに流れて焼損するので、コイルの容量でON時間を見積もる。（時定数　L/R が62%で目安になる）
ON/OFFのデューティーは　1/25 から　1/30 が良さそう。（服部モデルの周波数は$\displaystyle \frac{1}{200ns \times 25} = \frac{1}{5us} = 200kHz$）
