ユーロラックの信号とライン信号

2024/ 03/ 24 2025/ 06/ 29

概要

ユーロラックの信号レベルは、通常、他の機器で使用される信号の種類よりもはるかに高くなります。ユーロラック信号 (たとえば発振器からの信号) は、多くの場合 -5V と 5V (10Vpp) の間で変動します。

これは、ほとんどのオーディオ関連のユーロラックモジュールが生成および要求する信号レベルですが、外部オーディオ機器は異なる信号レベルを使用します。さらに、他のタイプの機器（ライン、楽器、マイクなど）は、さらに異なる信号レベルを使用します。

ラインレベルには、プロフェッショナルと民生用（コンシューマー）の 2 つの種類があります。

プロフェッショナルラインレベル (+4dBu とも呼ばれます) は約 1.75Vpp です。これは、ほとんどのアウトボードミキサーで使用される信号レベルであり、多くのシンセサイザー、ドラムマシン、およびその他の電子楽器によって生成されるレベルです。
民生用ラインレベル (-10dBV とも呼ばれます) は機器により異なりますが、多くの場合 0.5 Vpp から 1 Vppです。これは、ホームステレオシステムやホームエンターテイメント用のその他の機器、および一部の楽器で一般的に使用されます。

スピーカーまたはヘッドフォンを駆動したい場合、ユーロラックは十分な電圧を提供しますが、インピーダンス小さいので、非常に小さなスピーカーまたはイヤフォンでない限り、スピーカーアンプが必要になります。

シナリオ 1: モジュラーシンセを外部ミキサー/インターフェイスに接続する
接続している機器（外部ミキサーやオーディオインターフェイス）に合わせてシステムの出力レベルを低く調整する必要があります。
各社からアウトプットモジュールとかミキサーと一緒になったインターフェイスモジュールと呼ばれるものが多数発売されています。これらを使って、ヘッドフォンやモニタースピーカー、ミキサーやコンピュータのオーディオインターフェイスに接続すれば好みの環境で音を聴いたり、録音することができます。
1. Make Noise のXOH、
2. Intellijel のOuts、
3. Noise Engineering のSono Abitus、
4. Joranalogue のTransmit 2
シナリオ 2: 外部機器をモジュラーシンセに接続する
外部シンセ、ドラムマシン、マイク、ギター、その他のデバイスの出力レベルは、ユーロラックの最適な信号レベルに比べて比較的低いため、信号をユーロラック処理に適した範囲にブーストするには、ある種のプリアンプ (プリアンプ) が必要になります。
1. Doepfer のA-119、
2. Xaoc Devices のSewastopol、
3. Expert Sleepers のLittle Mikey
シナリオ 3: モジュラーシンセでペダルを使用する

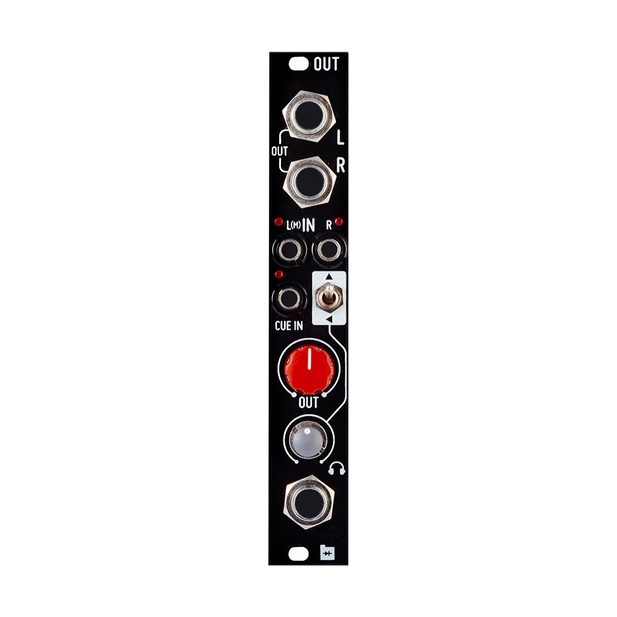

モジュラーをステレオでラインレベル出力する為のインターフェースモジュール

モジュラーシンセで扱うオーディオ信号は通常のラインレベルよりも大きいため、そのままミキサーやオーディオインターフェースに接続すると歪みが生じることがあります。OUTPUTモジュールを経由することで適正レベルまで落とすことができます。
