# **概要**
JLCPCB で複数枚の基板を 1 枚のパネルとして製造したい場合、
「追加料金が発生するケース」と「無料で通るケース」が存在します。
しかし、公式ルールは分かりにくく、ネット上でも誤解が多い分野です。
この記事では、JLCPCB の **公式ルール** と **例外的に通るケース（黙認）」** を明確に分けて整理します。
---
<a name="more"></a>
## 事例１： 同種基板の面付け

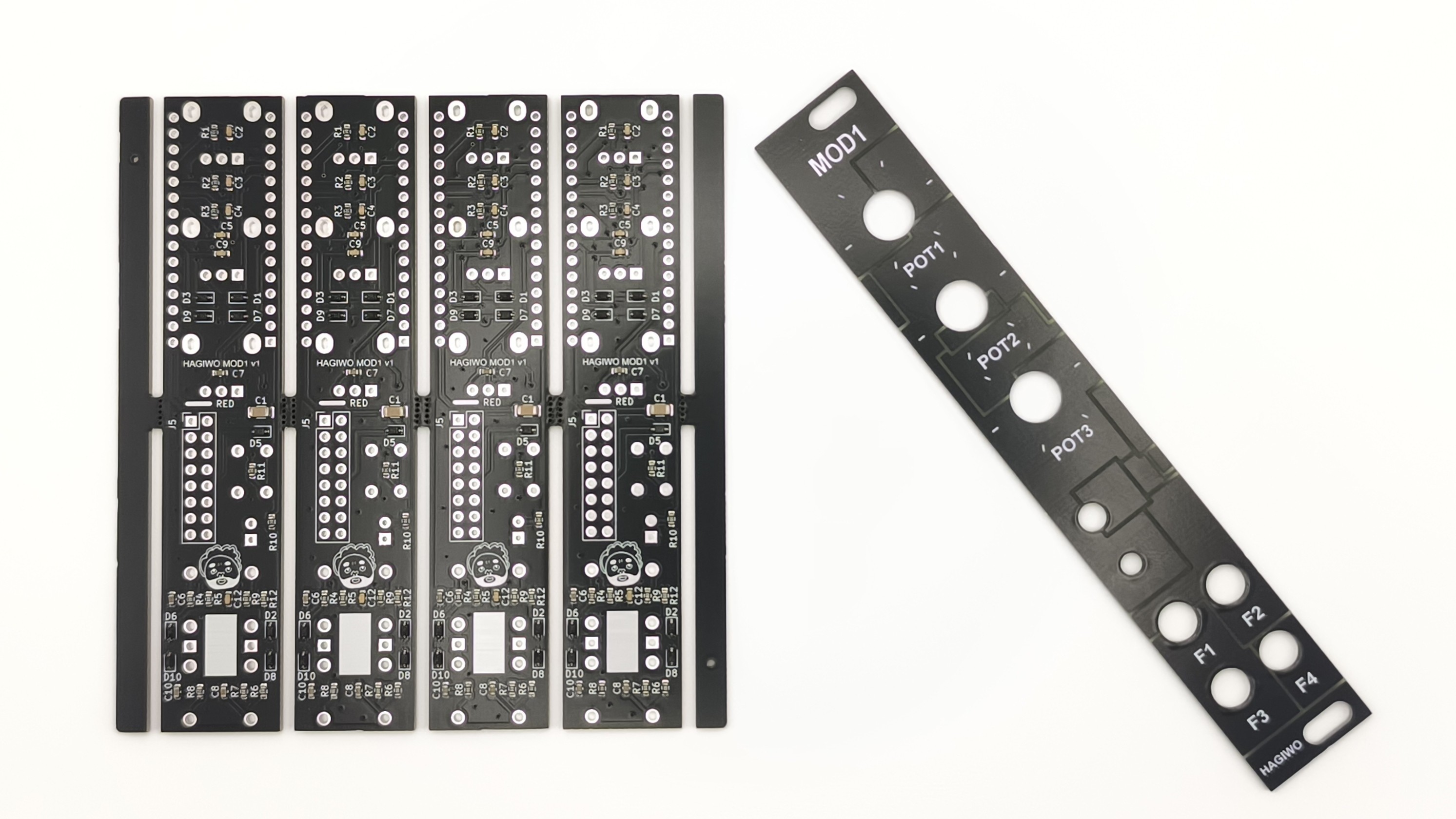

この画像のような **Mouse bite**による面付けには追加料金が発生するのか？
<img src="https://qiita-user-contents.imgix.net/https%3A%2F%2Fqiita-image-store.s3.ap-northeast-1.amazonaws.com%2F0%2F378410%2F56f50c56-4096-44e8-c399-350554bce407.png?ixlib=rb-4.0.0&auto=format&gif-q=60&q=75&w=1400&fit=max&s=36917b36bc49316e0db81045713b9b1e" width="480" />
<figure class="blogcard b-link"><a aria-label="記事詳細へ(別窓で開く)" href="https://qiita.com/BotanicFields/items/973794b7ba5a4c6071ea" rel="noopener noreferrer" target="_blank"><div class="blogcard-content"><div class="blogcard-image bi-link"><div class="blogcard-image-wrapper biw-link"><img alt="KiCad においてミシン目を使って面付けをする - Qiita" height="100" loading="lazy" src="https://qiita-user-contents.imgix.net/https%3A%2F%2Fqiita-user-contents.imgix.net%2Fhttps%253A%252F%252Fcdn.qiita.com%252Fassets%252Fpublic%252Farticle-ogp-background-afbab5eb44e0b055cce1258705637a91.png%3Fixlib%3Drb-4.0.0%26w%3D1200%26blend64%3DaHR0cHM6Ly9xaWl0YS11c2VyLXByb2ZpbGUtaW1hZ2VzLmltZ2l4Lm5ldC9odHRwcyUzQSUyRiUyRnFpaXRhLWltYWdlLXN0b3JlLnMzLmFwLW5vcnRoZWFzdC0xLmFtYXpvbmF3cy5jb20lMkYwJTJGMzc4NDEwJTJGcHJvZmlsZS1pbWFnZXMlMkYxNjE5MTYzNjU1P2l4bGliPXJiLTQuMC4wJmFyPTElM0ExJmZpdD1jcm9wJm1hc2s9ZWxsaXBzZSZiZz1GRkZGRkYmZm09cG5nMzImcz1iNTE0ZGRlZDJhMmRjOGE5YjJkMGUxNWZiODBiYmQ1Ng%26blend-x%3D120%26blend-y%3D467%26blend-w%3D82%26blend-h%3D82%26blend-mode%3Dnormal%26s%3D0c189f13b75fd55f412411be53fbdca8?ixlib...vbnRlbnRzLmltZ2l4Lm5ldC9-dGV4dD9peGxpYj1yYi00LjAuMCZ3PTgzOCZoPTU4JnR4dD0lNDBCb3RhbmljRmllbGRzJnR4dC1jb2xvcj0lMjMxRTIxMjEmdHh0LWZvbnQ9SGlyYWdpbm8lMjBTYW5zJTIwVzYmdHh0LXNpemU9MzYmdHh0LXBhZD0wJnM9Y2EzMTBmMzRiZDg3NTIyNTM5YmIwZmQwNzdjNDU0ZjI&blend-x=242&blend-y=480&blend-w=838&blend-h=46&blend-fit=crop&blend-crop=left%2Cbottom&blend-mode=normal&s=ef4876bf4352fd06fb4b85aa024fe929" width="100" /></div></div><div class="blogcard-text"><p class="blogcard-title bt-link">KiCad においてミシン目を使って面付けをする - Qiita</p><p class="blogcard-description bd-link">0. その後の状況の変化 KiCad 6, プラグインKiKit, JLCPCBの面付け対応 KiCad の大きな改版がありましたが、基本的な考え方は変わっていないと思います。また、プラグインKiKitに強力な面付け機能があり、Mouse Bitesによる面付けが簡単...</p></div></div><div class="blogcard-footer bf-link"> <img alt="ファビコン" height="16" loading="lazy" src="https://www.google.com/s2/favicons?domain=https://qiita.com/BotanicFields/items/973794b7ba5a4c6071ea" width="16" />qiita.com</div></a></figure>
<figure class="blogcard b-link"><a aria-label="記事詳細へ(別窓で開く)" href="https://note.com/solder_state/n/nc05d8e8fd311" rel="noopener noreferrer" target="_blank"><div class="blogcard-content"><div class="blogcard-image bi-link"><div class="blogcard-image-wrapper biw-link"><img alt="DIY Eurorack Modular Synth HAGIWO/MOD1｜HAGIWO/ハギヲ" height="100" loading="lazy" src="https://assets.st-note.com/production/uploads/images/166671260/rectangle_large_type_2_74d04b7593d4c5aa3a08d021646da297.jpeg?fit=bounds&quality=85&width=1280" width="100" /></div></div><div class="blogcard-text"><p class="blogcard-title bt-link">DIY Eurorack Modular Synth HAGIWO/MOD1｜HAGIWO/ハギヲ</p><p class="blogcard-description bd-link">Eurorack Modular Synth用のDIY向け汎用CV/Gateモジュール。 ユーザーが自分でプログラミングをして、自由に機能を実装する使い方を想定している。 このモジュールを作った目的 1.デジタルモジュールのDIYの楽しさを伝えたい。 デジタルモジュールは設計の幅が広く、作り手の想いをモジュールの機能に反映しやすいという、面白さと楽しさがある。 プログラミングが簡単なArduino nano互換機をベースにした汎用モジュールにより、デジタルモジュールのDIYを是非楽しんでほしいと思った。 特に最近は生成AIにより、プログラミングが非常に簡単かつ、学びやすく、チ</p></div></div><div class="blogcard-footer bf-link"> <img alt="ファビコン" height="16" loading="lazy" src="https://www.google.com/s2/favicons?domain=https://note.com/solder_state/n/nc05d8e8fd311" width="16" />note.com</div></a></figure>
### 結論
✅ **JLCPCB では、上記に示したような “Mouse bite（マウスバイト）面付け” に**
**追加料金は発生しない。**
（＝標準加工として扱われる）
これは JLCPCB の公式ガイドに基づく事実です。
マウスバイトは **V-cut が使えない形状のための標準的なパネル化方法** として扱われており、
追加費用の記載はありません。
ただし、これは例外です。JLCPCBの基本ルールでは、**Mouse bite（マウスバイト）面付け**に追加料金が発生します。
---
## 事例２： 異種種基板の面付け
<img alt="シルクライン" src="https://cdn-ak.f.st-hatena.com/images/fotolife/H/HiNATA13638705/20221202/20221202220243.png" width="480" />
<figure class="blogcard b-link"><a aria-label="記事詳細へ(別窓で開く)" href="https://hinata13638705.hatenablog.com/entry/2022/12/08/231709" rel="noopener noreferrer" target="_blank"><div class="blogcard-content"><div class="blogcard-image bi-link"><div class="blogcard-image-wrapper biw-link"><img alt="JLCPCBで異種割付け基板を追加料金なしで発注する裏技（力技）【JLCPCBプリント基板作成サービス】 - HiNATA13638705’s blog" height="100" loading="lazy" src="https://cdn.image.st-hatena.com/image/scale/9cf61656de1a38248adf5ddade43545762832e9f/backend=imagemagick;version=1;width=1300/https%3A%2F%2Fcdn-ak.f.st-hatena.com%2Fimages%2Ffotolife%2FH%2FHiNATA13638705%2F20221202%2F20221202220243.png" width="100" /></div></div><div class="blogcard-text"><p class="blogcard-title bt-link">JLCPCBで異種割付け基板を追加料金なしで発注する裏技（力技）【JLCPCBプリント基板作成サービス】 - HiNATA13638705’s blog</p><p class="blogcard-description bd-link">JLCPCBで異種回路の割付けを追加料金なしで発注する裏技(力技)をまとめました。 ●現在のJLCPCB２層基板の価格 ・単一回路の基板の場合 ・同種回路を複数面付けをした場合 ・異種回路を複数面付けした場合 ●追加料金なしで異種面付けをする方法 ●実際に検証してみる ・本当に＄2で異種面付けができるのか？ ・綺麗にカットすることは可能か？ カッターナイフでVカットを入れる方法 ミニテーブルソーを使う方法 【PR】お得情報！ ●現在のJLCPCB２層基板の価格 現在JLCPCBでは基板発注の際に面付けを行うと追加料金が発生します。 まずはそれぞれのパターンでの料金を比較していきます。 (全て最…</p></div></div><div class="blogcard-footer bf-link"> <img alt="ファビコン" height="16" loading="lazy" src="https://www.google.com/s2/favicons?domain=https://hinata13638705.hatenablog.com/entry/2022/12/08/231709" width="16" />hinata13638705.hatenablog.com</div></a></figure>
### 結論
✅ **JLCPCB では、上記に示したような “シルクラインの面付け” に**
**追加料金は発生しない。**
（＝標準加工として扱われる）
[**ヘルプセンター/PCB技術ガイドライン/PCBパネル化**](https://jlcpcb.com/help/article/PCB-Panelization)に次のように説明があります。
* プロトタイプ段階でコストを節約したい場合は、次のトリックを使用できます。**異なるデザインをすべて1つの全体的なボードアウトライン内に配置し、シルクレイヤーに描かれた線を使用して個別のPCBをマーク**します。次に、PCBを受け取ったら、自分で慎重に切り離します（PCBを組み立てる前にこれを行うことをお勧めします）。
* 以下に示すPCBのように、**シルクレイヤーに黄色の線が描かれており、追加費用なしで3つの異なるPCBを1つのガーバーに結合する方法**を示しています。
* ただし、デザインの数が5を超える場合は、依然として異なるデザインとして請求する必要があり、1つのボード上のデザインの数は10デザインを超えてはなりません。
<img alt="3つの異なるPCBを1つのガーバーに結合" src="https://d33v4339jhl8k0.cloudfront.net/docs/assets/59f1de7804286313cffbb22c/images/5a17f0c92c7d3a272c0dee80/file-P8Dzf1YjSj.png" width="480" />
## 事例３： 異種種基板の面付け
<img alt="ミリング部分で分離できるため3デザイン" src="https://storage.googleapis.com/zenn-user-upload/08c1260fcb39-20230323.png" width="480" />
<figure class="blogcard b-link"><a aria-label="記事詳細へ(別窓で開く)" href="https://zenn.dev/chama1176/articles/f423a0ab9f79ec" rel="noopener noreferrer" target="_blank"><div class="blogcard-content"><div class="blogcard-image bi-link"><div class="blogcard-image-wrapper biw-link"><img alt="JLCPCBで追加料金なし異種複数面付け" height="100" loading="lazy" src="https://res.cloudinary.com/zenn/image/upload/s--ZEFrVnHi--/c_fit%2Cg_north_west%2Cl_text:notosansjp-medium.otf_55:JLCPCB%25E3%2581%25A7%25E8%25BF%25BD%25E5%258A%25A0%25E6%2596%2599%25E9%2587%2591%25E3%2581%25AA%25E3%2581%2597%25E7%2595%25B0%25E7%25A8%25AE%25E8%25A4%2587%25E6%2595%25B0%25E9%259D%25A2%25E4%25BB%2598%25E3%2581%2591%2Cw_1010%2Cx_90%2Cy_100/g_south_west%2Cl_text:notosansjp-medium.otf_37:chama%2Cx_203%2Cy_121/g_south_west%2Ch_90%2Cl_fetch:aHR0cHM6Ly9zdG9yYWdlLmdvb2dsZWFwaXMuY29tL3plbm4tdXNlci11cGxvYWQvYXZhdGFyLzhmMjNmZmM0NWYuanBlZw==%2Cr_max%2Cw_90%2Cx_87%2Cy_95/v1627283836/default/og-base-w1200-v2.png?_a=BACAGSGT" width="100" /></div></div><div class="blogcard-text"><p class="blogcard-title bt-link">JLCPCBで追加料金なし異種複数面付け</p><p class="blogcard-description bd-link"></p></div></div><div class="blogcard-footer bf-link"> <img alt="ファビコン" height="16" loading="lazy" src="https://www.google.com/s2/favicons?domain=https://zenn.dev/chama1176/articles/f423a0ab9f79ec" width="16" />zenn.dev</div></a></figure>
### 結論
✅ 上記に示したような構成は “**ミリング部分で分離できる**"ため3デザインとなり、
**追加料金が発生する。**
🛠️ **ミリング（Milling）とは？**
👉 基板の外形や穴・溝を “エンドミル（刃物）で削って加工すること”
です。
---
## 🟥 **1. 判断基準（最初に明確化）**
### 🔵 **追加料金なし（公式に認められる）**
- **シルクラインで区切るだけのパネル化**
→ 物理的に切り離せないため、1デザイン扱い
→ 異種基板でも追加料金なし
### 🔴 **追加料金あり（公式ルール）**
- Mouse bite（ミシン目）
- ミリング（ルーターカット）
- Vカット
- Edge.Cuts による内部分割
→ **物理的に分割できる構造はすべて複数デザイン扱い**
### 🟡 **例外的に追加料金なし（黙認）**
- **同一デザインを複数並べたパネル（複製パネル）**
→ Mouse bite やミリングがあっても、
**同じ基板を並べただけなら追加料金なしで通ることが多い**
※これは **公式ルールではなく、現場の裁量による例外**
※記事では「例外扱い」であることを明記すべき
---
## 🟦 **2. 異種基板のパネル化はどう扱われる？**
### ❌ **異種基板 × Mouse bite → 追加料金 or 拒否（公式）**
- Mouse bite は物理分割
- 異種基板は複数デザイン
- 公式ルールでは **異種基板のパネル化は禁止**
### 🔵 **異種基板 × シルクライン → 追加料金なし（公式）**
- シルクラインは物理分割ではない
- JLCPCB は「シルクラインで区切るだけなら 1デザイン扱い」と明記
---
## 🟩 **3. 事例１（4連パネル）が追加料金なしだった理由**
事例１は：
- 4枚とも完全に同一デザイン
- Mouse bite やミリングで分割可能
- 外形・シルク・回路が完全一致
この場合、JLCPCB は **「同一デザインの複製パネル」** と判断し、
**例外的に追加料金なしで通ることが多い**。
これは **公式ルールではなく、黙認されている例外**。
---
## 🧩 **4. JLCPCB パネル化ルール（工場の実ルール）**
### 🔧 **基板間クリアランス**
| 項目 | ルール |
|------|--------|
| 基板間の間隔 | **2 mm 以上必須** |
| 外枠（frame） | **5 mm 以上推奨** |
---
### ✂️ **分割方式（V-cut / タブ）**
引用元：[JLCPCB PCB製造および組立能力](https://jlcpcb.com/capabilities/pcb-capabilities)
#### ■ <b>V-cut（V-groove）</b>
- 直線のみ
- 端から端まで貫通
- 曲線不可
- 矩形基板のみ対応
#### ■ <b>タブ・マウスバイト(Mouse bite)</b>
- タブ幅：2–3 mm
- マウスバイト：0.5–0.6 mm × 5〜6 個
- タブ間隔：20–40 mm
- 部品に干渉しない位置に配置
Mouse bites Panel
0.2mm
1. マウスバイトしない基板端からの銅箔クリアランス：≧0.2mm
1. マウスバイトしない基板端の寸法公差：±0.2mm（通常精度）、±0.1mm（高精度）
1. パネルボード間隔：1.6または2mm
1. パネル分割後も鋸歯状のエッジが残る
1. 最小ツールエッジ幅：3mm。JLCPCBでのSMTアセンブリでは、5mmのツールエッジ、2mmのツール穴、およびパネルエッジから3.85mmの中心に位置する1mmのフィデューシャルを使用します。
1. マウスバイトの推奨直径は0.5mm～0.8mm、マウスバイト間の推奨距離は0.2mm～0.3mmです。ブレークアウェイタブの最小幅は4mmです。マウスバイト付きブレークアウェイタブの最小幅は5mmです。
<div style="text-align: center;">
<img src="https://jlcpcb.com/ssr/img/MouseBitesPanel.0e68ad5.png" width="800" />
PCB Capability - <a class="color699 block no-underline" href="https://jlcpcb.com/blog/mouse-bite-panelization-guide" target="_blank">Mouse bites Panel</a></div>
---
### PCBA（部品実装）サービス
<figure class="blogcard b-link"><a aria-label="記事詳細へ(別窓で開く)" href="https://jlcpcb.com/help/article/How-to-add-edge-rails/fiducials-for-PCB-assembly-order" rel="noopener noreferrer" target="_blank"><div class="blogcard-content"><div class="blogcard-image bi-link"><div class="blogcard-image-wrapper biw-link"><img alt="PCBアセンブリ注文にエッジレール/フィデューシャルを追加する方法" height="100" loading="lazy" src="https://jlcpcb.com/logo-og.png" width="100" /></div></div><div class="blogcard-text"><p class="blogcard-title bt-link">PCBアセンブリ注文にエッジレール/フィデューシャルを追加する方法</p><p class="blogcard-description bd-link">Follow JLCPCB's guidelines for adding edge rails and fiducials to your PCB design to ensure proper assembly in our PCB assembly service</p></div></div><div class="blogcard-footer bf-link"> <img alt="ファビコン" height="16" loading="lazy" src="https://www.google.com/s2/favicons?domain=https://jlcpcb.com/help/article/How-to-add-edge-rails/fiducials-for-PCB-assembly-order" width="16" />jlcpcb.com</div></a></figure>
2026年現在のJLCPCBのPCBA（部品実装）サービスにおける、エッジレール・ツールホール・基準マーク（Fiducial）の要点は以下の通りです。
Fiducial（基準マーク）とツールホールは必ずしもユーザがデータに含める必要はありません。 JLCPCB側で自動追加してくれるオプションがあるためです。
ただし、設計の意図を正確に反映させたい場合（特定の場所に穴を開けたくないなど）は、ユーザ自身でガーバーデータに含めることが推奨されます。
注文時に以下の設定を選択すると、JLCPCBが製造工程で必要なエッジレール、ツールホール、基準マークを適切に追加します
- <b>Panel by JLCPCB</b>を選択: JLCPCB側でパネライズ（多面付け）を行い、その際にエッジレールと必要なマークを自動的に配置します。
- メリット: 設計の手間が省け、JLCPCBの製造ラインに最適な位置に配置されます。
- デメリット： 「<b>Panel by JLCPCB</b>」を選ぶと、to必然的に分割はV-cut（\$25の標準パネル）になります。
<img alt="" data-original-height="1080" data-original-width="1080" height="240" src="https://blogger.googleusercontent.com/img/a/AVvXsEgxR1x8il16cHSBB9drBZ4g7ggVO0Qy5bW_puNHsgO9SrXFoKOLWzdv7QPFEJXtyyifYOfwMXsHD8e2x_jyB_Kant1IcfnmiAMCLmCHTYE310bx09nNU-mWDfoYxz6337fkEcuEEp4AHTlcNY3n4DWhoGM8Ds7svFXQYD9esRjnDfhsxuBNW7WtJILMoA3s" width="800" />
#### 📐 **パネル外形**
- 閉じたポリゴン
- ルーター刃の逃げ：1 mm 以上
- 不規則形状は拒否されやすい
---
#### エッジレール (Process Edge)
自動搬送機で基板を運ぶための「捨て板」です。
- 必要幅: 片側 5mm以上（上下または左右の2辺に配置）。
- 用途: 部品が基板端に近い場合（3.35mm以内）や、基板が小さすぎる場合に必須。
- Vカット: 基板本体とエッジレールの境界にはVカット（V-Score）を入れ、納品後に切り離せるようにします。
#### 🎯 **Fiducial（基準マーク）**
カメラが基板の位置を光学的に認識するためのマークです。
- 形状: 直径 1.0mm の円形銅箔。
- レジスト開口: 銅箔の周囲に直径 2.0mm 以上のソルダーマスク開口（銅箔が露出した状態）が必要。
- 配置: エッジレール上の角に計3箇所、非対称に配置（1箇所をずらすことで表裏・向きの誤認を防止）。
- 端からの距離: 基板またはエッジレールの端から 3.35mm以上 離すこと。
---
#### 🛠 **ツールホール**
基板の物理的な固定と位置決めに使用します。
- サイズ: 直径 2.0mm（非スルーホール/NPTH）が推奨。
- 配置: エッジレールの4隅に配置。
- クリアランス: 周囲に他の配線や部品を配置しない。
---
#### 🚫 **禁止されるパネル化**
- 異種基板の混在（公式には不可）
- V-cut とタブの混在
- 1 mm 以下の外枠
- ルーター刃が通れない隙間
- タブが部品に干渉
---
## 🧭 **5. KiCad でのパネル化手順（KiCad 8/9）**
1. 元の PCB を完成させる
1. パネル用の新規 PCB を作成
1. Append Board で基板を読み込む
1. 2 mm 以上の間隔で並べる
1. 分割方式を作る（V-cut / Mouse bite）
1. 外枠を作る（5 mm 推奨）
1. Fiducial とツールホールを配置
1. パネル化した PCB からガーバー出力
---
### 重要事項：Mouse biteでパネル化（面付け）
JLCPCBが自動で行う面付けは、Vカットしかサポートしていません。
#### 結論
- 今の**UIで「選択」できるのはVカットだけ**
- **Panel by JLCPCB:**
**四角い基板＋Vカット前提**の自動パネルが基本仕様で、マウスバイトに切り替えるオプションはありません。
- そのため、「面付けをJLCに任せたい＋マウスバイト指定」は、現状 UI 上では不可能です。
---
#### マウスバイトにしたいときのやり方
1. **Panel by Customer を選ぶ**
- KiCad＋KiKitなどで**自前でマウスバイト付きパネルを設計**して、そのガーバーをそのまま1枚のPCBとして発注します。
- このとき、JLCPCBの「Mouse Bite Panelization Guide」の寸法ルール（穴径、ピッチ、タブ幅など）に合わせて設計する必要があります。
2. **SMT組立の「経済的パネル化」など特別サービスを使う**
- SMT実装込み（特に「Economic SMT Assembly」）では、JLC側がマウスバイトパネルを作るケースがありますが、
これは通常の基板単体発注とは別枠扱いで、UIから任意に選ぶことはできません。
- 使いたければ「SMT＋パネル化前提」で見積もりやサポート問い合わせが必要になります。
---
#### 実務的なおすすめ
- **「ただマウスバイトで欲しい」だけなら：**
**Panel by Customer**で、自分で面付け・タブルーティング＋マウスバイト設計して出すのがいちばん確実です。
- **丸基板や変形基板で Panel by JLCPCB にこだわる場合：**
Q&Aでも「マウスバイトでパネル化可能か？」の質問が出ているくらいで、ケースバイケースでサポート対応っぽい扱いです。
これは UI からは完結せず、**備考＋サポート問い合わせ前提**と考えた方が安全です。
---
## 🧪 **6. JLCPCB の DFM（実際のチェック基準）**
JLCPCB が実際に見ているのは：
- 部品の実寸
- パッド間距離
- シルクのかぶり
- ソルダーマスクのクリアランス
- 部品の高さ干渉
#### ✔ Courtyard は DFM で使われていない
→ 実際には 0.1 mm でも通る
---
### 🧭 **実際に通る部品間距離（実績ベース）**
| 部品 | 実際に通る距離 |
|------|----------------|
| 0402 / 0603 | 0.05〜0.10 mm |
| SOT-23 / SOT-223 | 0.10〜0.20 mm |
| コネクタ類 | 0.20〜0.30 mm |
| 金属缶・水晶 | 0.30〜0.50 mm |
---
## 🔥 **まとめ**
- **公式無料：シルクライン分け（物理分割なし）**
- **例外無料：同一デザイン複製パネル（黙認）**
- **追加料金：Mouse bite/ ミリング / Vカット（物理分割）**
- **異種基板 × 物理分割は不可**
- **異種基板 × シルクラインは無料（公式）**
---
