FY6900使い方
概要
FeelTech FY6800 60MHz Signal Generator / Counter Review
Covers everything but the rear connectors and the PC stuff …↓↓↓ Complete description, time index and links below ↓↓↓A while ago I found myself in need of a s...

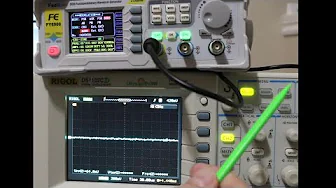

Feeltech FY6900 60MHz Arbitrary Function Generator Tryout
Index:
0:00 Intro
2:48 Test Setup
3:55 Max peak-peak voltage test to 60 MHz
8:50 Duty cycle range
10:04 Phase adjust
...
#78 FeelElec/FeelTech FY6900 Full (in-depth) review ?? (Chapterized ??)
Recently I've bought the FeelElec FY6900 60MHz AWG, which I will be reviewing in this video!All the in's en out's of the device will be covered, to hopefully...
FY6800 信号発生器でFM変調をかける話
FM変調でソースをCH2にする場合の手順は下記のとおりです。
- Modulation Mode でFMを選択
- SourceをCH2にする
- SGモードでCH2を有効にする（CH2から信号が出る状態にする）
- 変調モードに戻り、BIAS を希望の変調レベルに設定します。このとき、CH2 で設定した振幅はどの値にも影響しません。BIAS が 1kHz の場合、偏差は 振幅p-p. [ (p-p)/2 ではなく ] で 1kHz になります。
BIASを1kHzとした場合、（CH2で設定した振幅の）p-p で1kHzの変調度となります。
通常、モジュレーションアナライザの表示は (p-p)/2 なので、2倍にすることを忘れないようにします。
変調度はBIASをアクティブにしてダイヤルを回すだけで変えられますが、変調周波数は一度、信号発生モードでCH2の周波数を変更してから Modulation Modeに戻ってくる必要があります。
ファンクションジェネレーターによる波形変調
基本的なファンクション ジェネレーターは一般に、正弦波、方形波、三角波、ランプ波、パルス波などの基本的な周期波形を生成できます。最近の関数発生器には、変調と呼ばれる非常に重要な機能が備わっています。19 世紀にグリエルモ マルコーニによって電波電信が登場し、その後 20 世紀にエドウィン ハワード アームストロングによって広帯域 FM ラジオが登場すると、効率的な長距離伝送のために電波は搬送波によって変調されます。
AM (振幅変調) と FM (周波数変調) は、これまでも、そして今も無線通信にとって非常に重要な電気伝送技術です。また、Wi-Fi などの短距離無線リンクから長距離電気通信ネットワークまで使用される、QAM (直交振幅変調)、FSK (周波数シフト キーイング) などの高度な技術にも進化しました。
最新のファンクションジェネレーターの高度な変調機能
このブログでは、最新のファンクション ジェネレーターの高度な変調機能をいくつか探ってみましょう。
AM（振幅変調）
搬送正弦波による振幅変調が最も一般的な使用法です。図 1 は、AM 深度 100%、AM 周波数 100 Hz の正弦波で変調された関数発生器のグラフィック設定を示しています。元のデータの正弦波の周波数は 1 kHz です。
図1. Keysight 33600Aを使用したAMファンクション・ジェネレータのセットアップ（左）とAMのオシロスコープ表示（右）。

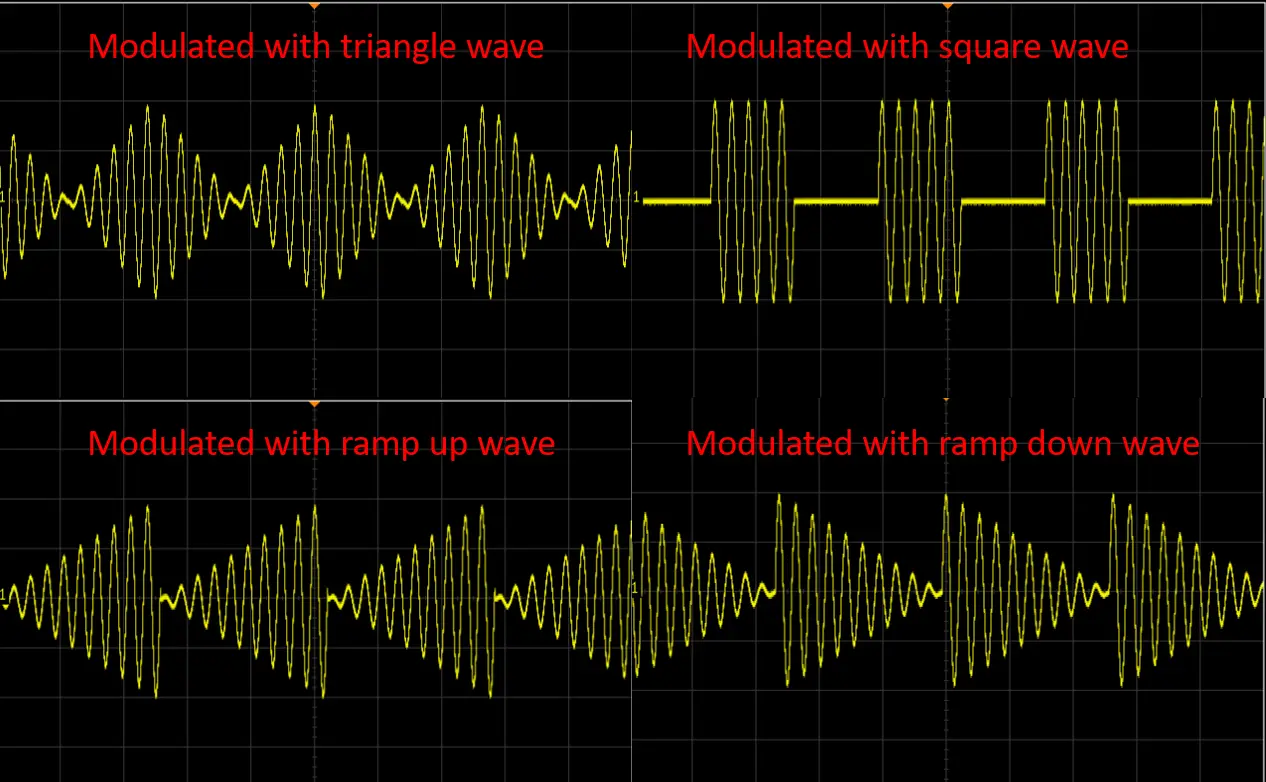

最新の関数発生器は、波形変調用の搬送信号として正弦波を生成するだけではありません。図 2 は、波形変調の搬送信号として使用される他のタイプの信号 (正弦波以外) の例を示しています。
図 2. 波形変調に使用されるさまざまな搬送信号 (正弦波以外)。
最新の関数ジェネレーターは非常に多用途です。外部接続なしで、または外部ソースからファンクション ジェネレーターの別のチャンネルから AM 変調のソースを選択することもできます。たとえば、チャンネル 2 の波形を使用してチャンネル 1 の波形を変調できます。
FM (周波数変調)
周波数変調は、半世紀以上にわたってラジオ放送用のアナログ変調方式として最もよく知られてきました。そのアプリケーションは、ビデオ放送、重要な医療監視システム、レーダーなどに成長しました。
図3. Keysight 33600Aを使用したFMファンクション・ジェネレータのセットアップ。
ここでは、FM 信号をシミュレートするためにファンクション ジェネレーターをセットアップする方法の例を示します。上の図 3 は、1 kHz の正弦波の周波数変調を示しています。使用される変調方式も FM 周波数 10 Hz の正弦波です。そのピーク周波数偏差は 100 Hz です。
PM (位相変調)
位相変調は、PSK (位相偏移キーイング)、BPSK (二相位相偏移キーイング)、QPSK (四相位相偏移キーイング) などのデジタル変調技術を通じて、デジタル データ送信に広く使用されています。Wi-Fi、GSM、衛星放送の伝送に使用されます。
図4. Keysight 33600Aを使用したPMファンクション・ジェネレータのセットアップ
ここでは、PM 信号をシミュレートするためにファンクション ジェネレーターを設定する方法の例を示します。上の図 4 は、1 kHz の正弦波の位相変調を示しています。使用される変調信号も、PM 周波数 200 Hz の正弦波です。その位相偏差は180°です。
FSK (周波数偏移キーイング) / BPSK (2 位相偏移キーイング)
現在、多くの種類のデジタル変調技術が利用可能です。一般的なものは、FSK (周波数偏移キーイング) と BPSK (2 位相偏移キーイング) です。これらのデジタル変調技術は、デジタル無線送信、RFID、Bluetooth などの多くのアプリケーションで使用されています。
図5. Keysight 33600Aを使用したFSK関数発生器のセットアップ
ここでは、FSK 信号をシミュレートするためにファンクション ジェネレーターをセットアップする方法の例を示します。上の図 5 は、1 kHz の搬送正弦波での周波数シフト キーイング変調を示しています。ホップ (または代替) 周波数は 100 Hz に設定されます。FSK レートは、出力周波数がキャリア周波数とホップ周波数の間で「シフト」するレートである 10 Hz に設定されます。
図6. Keysight 33600Aを使用したBPSKファンクション・ジェネレータのセットアップ
BPSK 信号をシミュレートするために関数発生器を設定する方法の例を次に示します。上の図 6 は、1 kHz の搬送正弦波でのバイナリ位相シフト キーイング変調を示しています。BPSK レートは、出力位相がキャリア位相とオフセット位相の間で「シフト」するレートです。この場合の BPSK 位相設定は 180 ° (位相シフトの度) です。通常、位相シフトを 0 ° から 360 ° まで設定するオプションがあります。
SUM（サムモジュレーション）
和変調は、任意の搬送波波形に変調信号を追加します。通常、キャリアにガウス ノイズを追加するために使用されます。変調信号は、搬送波波形振幅のパーセンテージとして搬送波に追加されます。

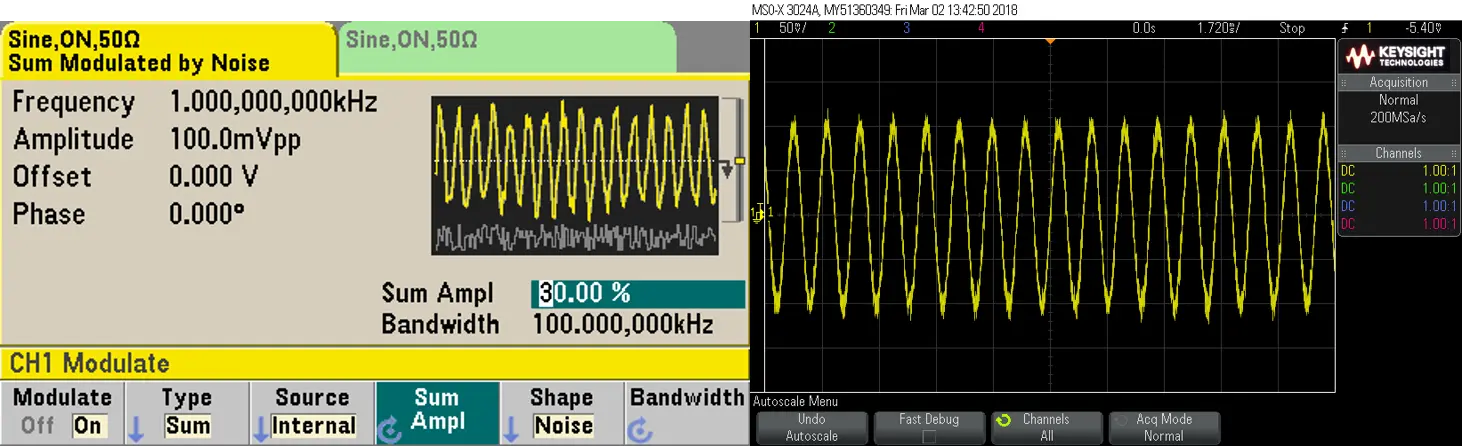

図 7. 和変調関数発生器のセットアップ ? 正弦波搬送波信号にノイズを追加する。
上の図は、和変調を使用して測定されたノイズをキャリア信号に追加する方法を示しています。この図は、振幅 30% (キャリア振幅を基準) と 100 kHz のノイズ帯域幅のノイズが正弦波キャリア信号に追加されたことを示しています。
Keysight 33600Aシリーズのファンクション・ジェネレータは、内部変調ソースと外部変調ソースの両方を受け入れます。2 チャンネルの楽器では、一方のチャンネルをもう一方のチャンネルで変調できます。内部ソースを変調として使用する場合、正弦波、方形波、三角波、アップランプ、ダウンランプ、ノイズ、PRBS、または任意波形を変調ソースとして選択できます。
まとめ
ここまで、いくつかの高度な変調機能と、Keysight 33600Aを使用した構成設定の直感的な操作性について説明してきました。
